上跨鐵路橋梁邊梁 + 防撞墻一體化制架工法探討
作者：戴術寶 （安徽上鐵地方鐵路開發有限公司， 安徽 合肥 230000）時間：2022-01-10
摘? 要 ：本文通過對阜陽潤河路上跨京九鐵路立交工程一孔跨度 35 m 的市政橋梁預制箱梁邊梁 + 防撞墻一體化制架工法 進行探討，分析了預制箱梁邊梁 + 防撞墻一體化制架工法中存在的梁體偏心、龍門吊和架橋機吊梁、梁體運輸、梁體架設 等存在的問題，并且通過分析，制訂了解決問題的措施，通過實例，驗證了該措施的有效性。為實施上跨鐵路橋梁邊梁 + 防撞墻一體化制架工法的制訂提供了寶貴的經驗。
關鍵詞 ：防撞墻 ；一體化 ；制架 ；工法
中圖分類號 ：U445 文獻標識碼 ：A 文章編號 ：2096-6903(2021)01-0011-03
0 引言
京九線為電氣化鐵路、雙線、P60 鋼軌、混凝土軌 枕、無縫線路，其線路最大行車速度為 160 km/h。阜 陽潤河路上跨京九鐵路立交工程鐵路主跨有 8 片梁，鐵 路線間距為 4.2 m，主跨跨度為 40 m，架梁時需要申請 2 個Ⅱ級和 7 個重點Ⅲ級封鎖天窗，另外申請若干個Ⅲ 級封鎖點進行濕接縫和防撞墻施工。其中外邊梁防撞墻 在鐵路正上方部分的模板安裝、混凝土灌注及模板拆除 需要 6 個垂停封鎖，因此需對鐵路接觸網進行停電，按 照集團公司有關文件要求，需要相關站段把關和設備管 理單位配合配工，把關人員和配合單位較多。為了降低 鐵路行車安全風險，減少封鎖天窗次數及配合單位的工 作量，故進行上跨鐵路橋梁邊梁與防撞墻一體化制架工 法研究。工法實施后，將減少封鎖次數，減少施工對鐵 路運輸影響，降低安全風險系數，提高經濟效益。由于在 鐵路主跨帶防撞墻架梁沒有相關的數據和經驗，故選擇 鐵路橋跨以外具有代表性的與鐵路主跨相近的跨度 35 m 箱梁進行數據收集和分析，按邊梁 + 防撞墻一體化制架 工法進行施工 [1]。
收稿日期 ：2020-12-05
作者簡介 ：戴術寶（1980—），男，安徽蚌埠人，本科，工程師
研究方向 ：工法。
1 邊梁技術參數

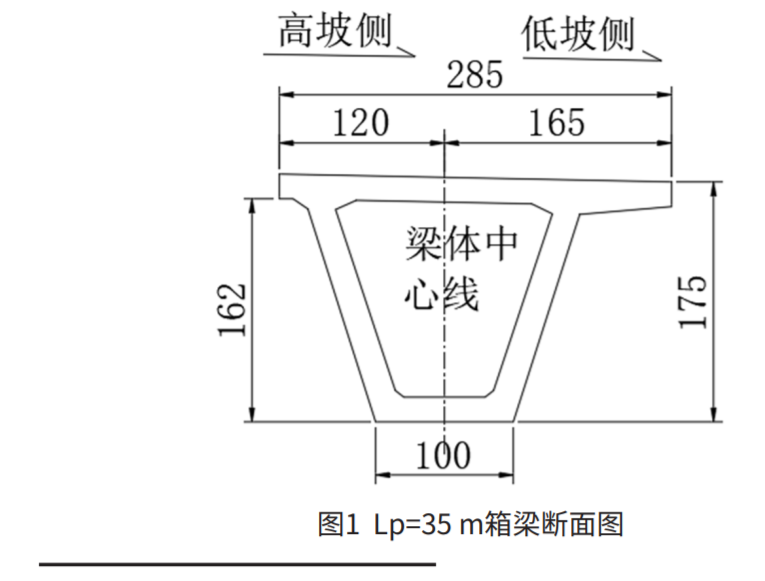

跨度 40 m 邊梁技術參數 ：梁高 2.2 m，梁頂部寬 2.85 m，底部寬 1 m，防撞墻高度 1.2 m，梁重 162 t， 防撞墻每米重量 1.13 t，梁體斜交 65°。 跨度 35 m 邊梁技術參數 ：梁高 1.75 m，梁頂部寬 2.85 m，底部寬 1 m，防撞墻高度 0.94 m，梁重 124 t， 防撞墻每米重量 0.832 t，梁體正交，如圖 1 所示。
2 實施邊梁與防撞墻一體化制架工法存在的問題
防撞墻與邊梁一體化預制，增加了梁體重量，改變了結 構的重心位置，使結構偏心，在實施時存在以下問題 [2] ：
（1）在預制邊梁和防撞墻時增加梁體的傾覆風險。
（2）采用龍門吊、架橋機等起重設備起吊時給尋找 重心增加了難度。
（3）運梁炮車運梁時，有梁體側翻的安全風險，給 梁體的穩固增加難度。
（4）梁體架設增加橫向走行的長度，使架橋機過于 靠邊，增加架橋機傾覆的安全隱患，走行到位落梁后，增 加梁體的傾覆風險。
3 邊梁與防撞墻一體化制架工法存在的問題分析
3.1 增加防撞墻后存在的偏心分析
模擬鐵路主跨在鐵路上方防撞墻超出接觸網回流線 范圍，通過實測，上下行兩回流線凈距離約為 12 m，考 慮了兩側回流線外各預留 2 m 安全距離后為 16 m，橋 跨與鐵路斜交 65°，預制防撞墻長度為 17.58 m，選擇預 制防撞墻長度為 18 m。通過計算 ： 40 m 梁跨增加防撞墻重量為 18×1.13=20.34 t，重 心向防撞墻側偏 22 cm，邊梁 + 防撞墻總重量為 182.34 t。 35 m 梁跨增加防撞墻重量為 18×0.832=14.98 t，重 心向防撞墻側偏 23 cm，邊梁 + 防撞墻總重量為 138.98 t。 兩種跨度相近，重心偏心也相近，采用 35 m 梁研究 40 m 梁帶防撞墻制架工法具有代表性，由此可見，在防 撞墻長度相同的情況下，跨度越大，偏心增加的越少，安全性越高。
3.2 預制帶防撞墻邊梁梁體抗傾覆分析

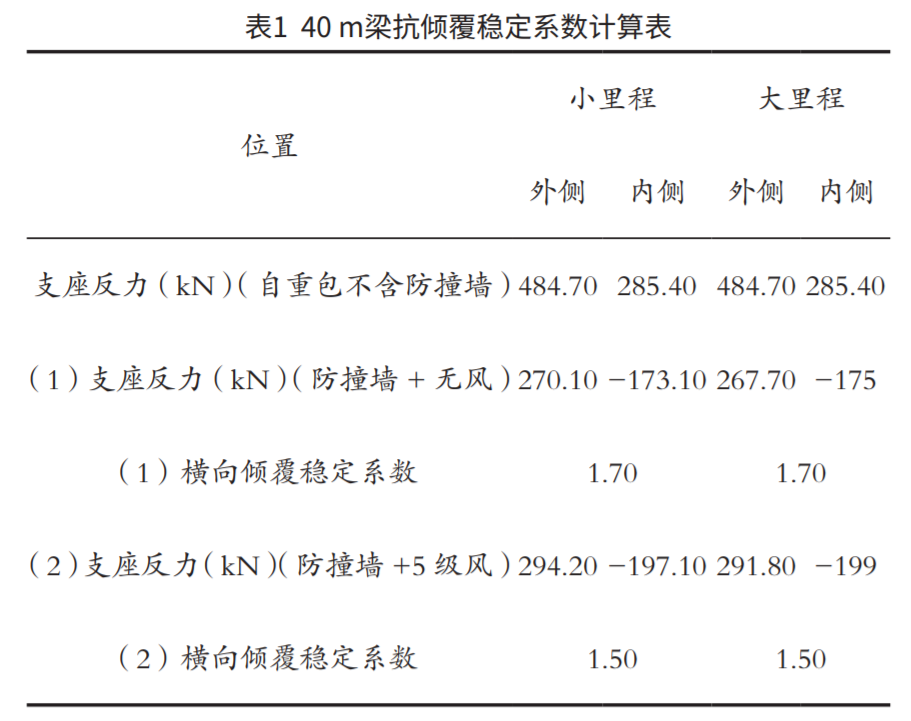

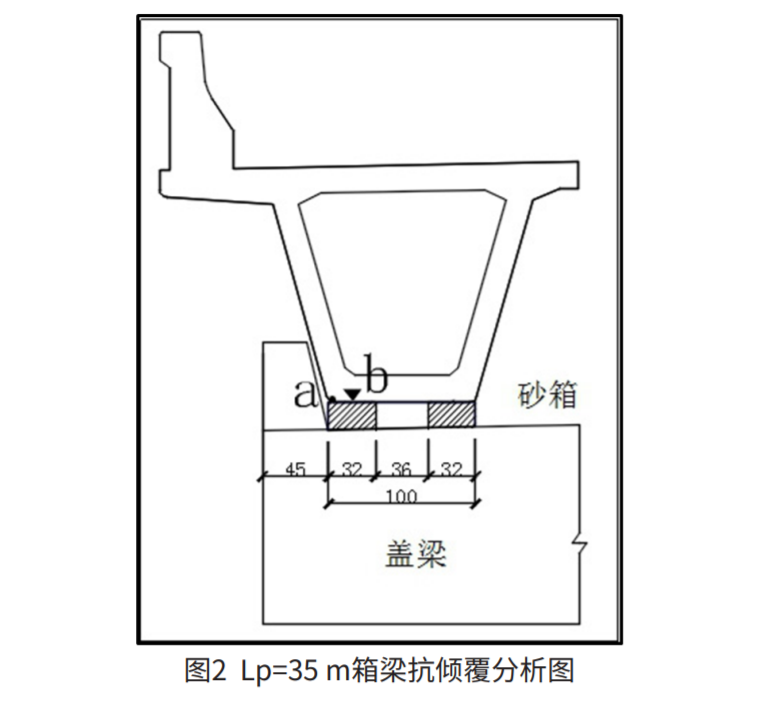

邊梁底寬為 1 m，預制時，整個底部均放置在臺座 上，轉點為 a 點，若按照?qǐng)D 2 在橋墩蓋梁放置臨時砂箱 時，砂箱分別靠梁體底部邊緣設置，則轉點作用點簡化 為砂箱中心線上，即在 b 點處，理論上 a 點離防撞墻較 近，比 b 點更為安全。因此，檢算 b 點抗傾覆穩定安全 系數若滿足要求，則 a 點亦滿足要求。通過檢算，35 m 梁 b 點安全系數 1.35，40 m 梁 b 點帶防撞墻在 5 級大 風的情況下安全系數為 1.50，因此，在正常情況下預制 邊梁 +18 m 防撞墻、梁體落到臨時砂箱上以及在炮車運 梁時，梁體不會發生傾覆，但是為了預防外力作用等風 險事件的發生，須采取有效的措施，確保梁體穩定，如 表 1 所示。
3.3 龍門吊、架橋機起重吊裝分析

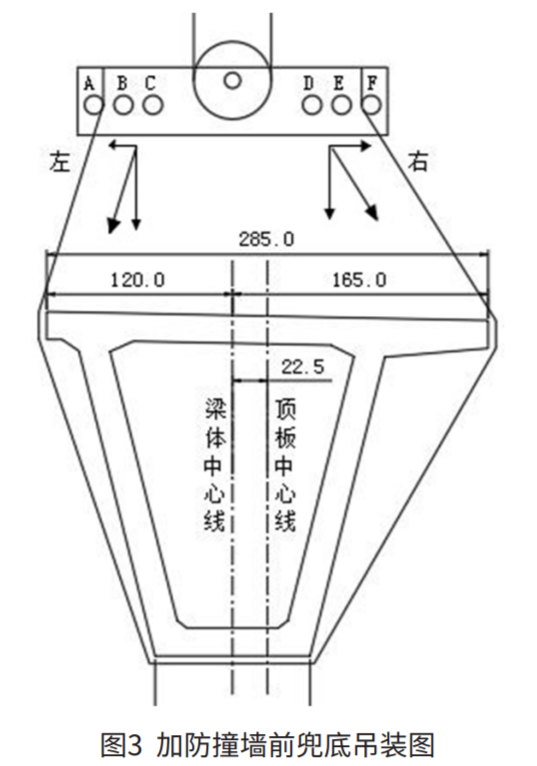

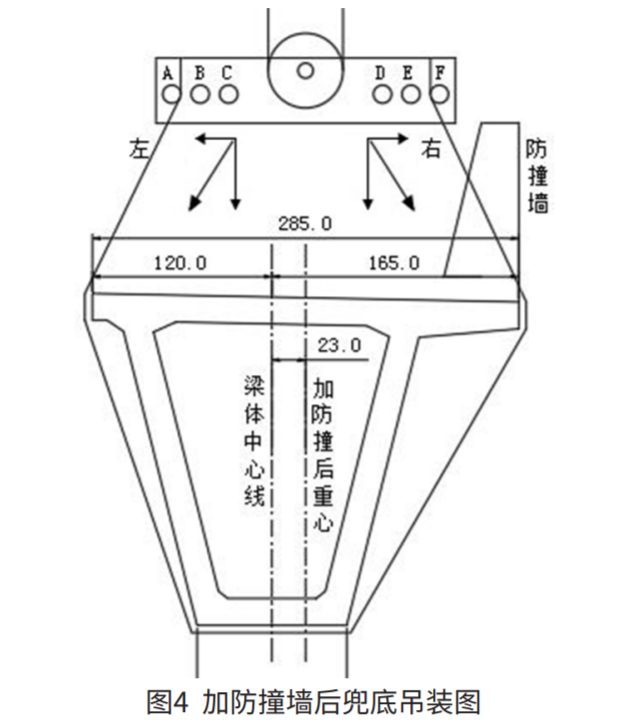

邊梁頂板寬度 2.85 m，內邊緣距離梁底中心線 1.2 m，外 邊緣距梁底中心線 1.65 m，結構形狀偏斜（1.65 ～ 1.2 m）/ 2=0.225 m。按常規兜底捆梁的方式吊梁，根據重心的 特點，重心線兩側重量相等，未增加防撞墻時，重心不 偏，按圖 3 方式在架橋機橫擔梁上左右對稱掛鋼絲繩， 兩側鋼絲繩角度不同，左側角度大，因此傳遞的豎向力也大，右側角度小，因此傳遞的豎向力較小，左邊產生 的力矩較大，造成橫擔梁傾斜，直至找到新的平衡點， 但兩側力矩相差不大，梁體傾斜不大，可以忽略。增加 防撞墻后，重心偏 23 cm，與梁體頂板尺寸中心線編心 22.5 cm 基本重合，因此在架橋機橫擔梁上左右對稱掛鋼 絲繩時，兩側鋼絲繩角度基本相同，豎向力相近，橫擔梁 及梁體正好保持平衡位置，不會發生傾斜（見圖 4）。
本工程箱梁結構尺寸與增加防撞墻后，重心偏心基 本一致，利用此特點，龍門吊和架橋機可按常規兜底捆 梁的方式吊梁，橫擔梁和梁體均能保持平衡。
3.4 結構偏心導致架橋機橫向走行距離增加
由于結構偏心 23 cm，因此，架橋機架設邊梁時，需要向橋墩外側多走行 23 cm，使架橋機過于靠近蓋梁 邊，增大了架橋機傾覆的安全風險，嚴重的可能使架橋 機不能橫移到指定的位置 [3]。
4 邊梁與防撞墻一體化制架工法存在問題的解決措施
通過以上分析，邊梁與防撞墻一體化預制、運梁和 梁體在臨時砂筒上就位，抗傾覆穩定性安全系數均能滿 足要求，不會發生傾覆，龍門吊、架橋機起重吊裝時， 采用橫擔梁兩側對稱掛鋼絲繩方式吊裝即可滿足平衡， 但是為了提高安全系數，確保安全可靠，制訂了以下安 全措施 ：
4.1 預制邊梁和防撞墻時梁體的抗傾覆措施
在邊梁預好后進行防撞墻預制，預制防撞墻前，在 外側翼緣板下采用 φ16 cm 的圓木支撐，間距 1.5 m， 防止防撞墻澆筑混凝土?xí)r，梁體側翻。
4.2 龍門吊、架橋機起重吊裝梁體防傾斜安全措施

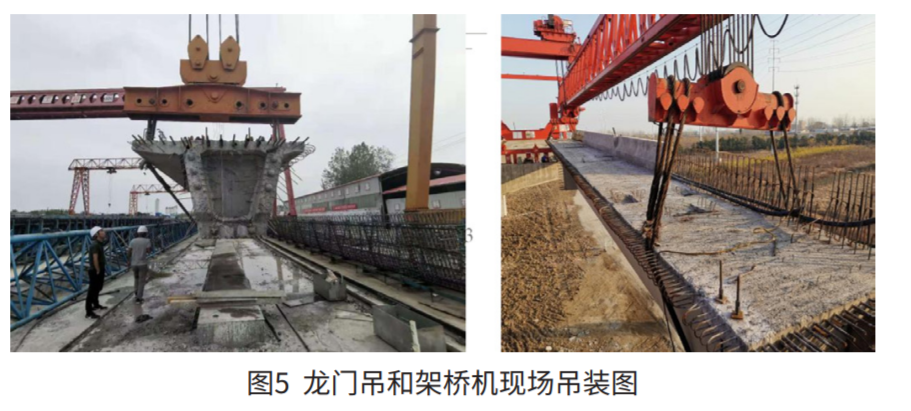

在梁體上將重心線標出，掛上垂球，按照在橫擔梁 兩側對稱掛鋼絲繩的方式進行試吊，驗證梁體和橫擔梁 的傾斜情況，并在梁體上預留吊裝孔，萬一梁體傾斜， 可采用倒練葫蘆調整，或通過改變掛鋼絲繩位置的方法 重新尋找平衡點。如圖 5 所示。
4.3 運梁時，防梁體側翻的安全措施

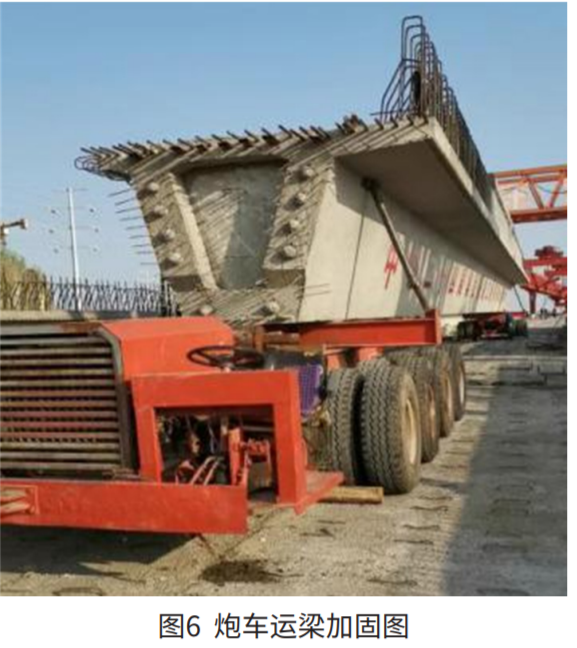

采用炮車運梁時，在梁體翼緣板下采用鋼管支撐， 確保運梁安全（見圖 6）。
4.4 防架橋機橫向走行距離增加的安全措施
請?jiān)O(shè)計單位將鐵路兩側橋墩蓋梁增長 1 m，滿足架 橋機橫向走行跑道延長鋪設的條件，確保架橋機橫向走 行到位。
4.5 落梁的防傾覆安全措施

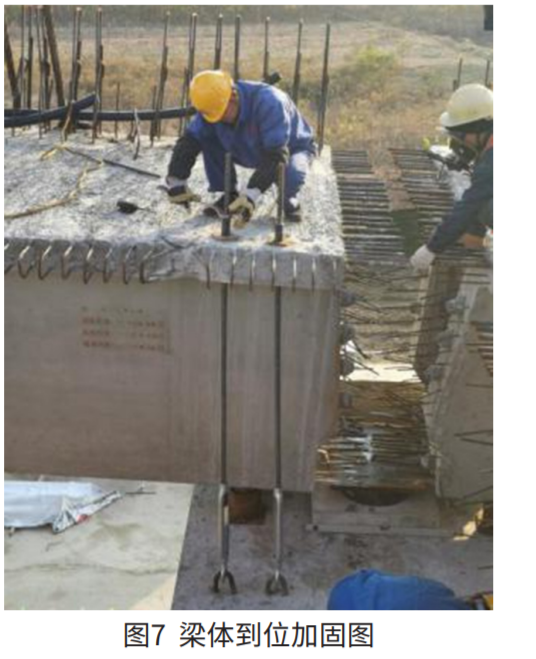

由于梁體外側增加了防撞墻重量，因此，在外側采 用雙砂箱，內側依然采用單砂箱。砂箱位置在梁體底板 邊緣布置，必須符合檢算時采用的位置。在梁體的內側 翼緣板上每端鉆 2 個 φ50 mm 預留孔，對應的橋墩蓋梁 位置預埋 2 根 φ25 mm 圓鋼地錨，梁體落到位后，用 2 根 φ25 mm 精扎螺紋鋼通過雙鉤螺栓將梁體和地錨連接 緊固，拉住梁體，同時在縱向做好梁體與已架設好的鄰 跨梁體頂?shù)装逯鹘钸B接，最后解除架橋機鋼絲繩，確保 梁體穩定，見圖 7。
5 結論
通過對阜陽潤河路上跨京九鐵路立交工程鐵路范圍 以外跨度 35 m 箱梁外邊梁帶防撞墻一體化制架的實驗 總結得出，對存在問題的分析符合現場實際情況，采取 的措施安全可靠，確保了架梁施工安全，論證了預制箱 梁邊梁 + 防撞墻一體化制架工法的可行性。但是使用邊 梁 + 防撞墻一體化制架工法需要滿足以下幾個條件 ：
（1）橋梁設計應采用標準圖設計，頂板結構尺寸中 心線偏心與增加防撞墻后的重心偏心相近。
（2）由于梁體重量的增加，需要考慮足夠噸位的架 橋機和龍門吊，關鍵做好架橋機和龍門吊的選型工作。
（3）梁體重心偏心，為了保障架橋機安全順利的架 設到位，在設計階段要求適當加長橋墩蓋梁長度。
（4）強化梁體就位后的穩定措施。梁體就位后，由 于旁邊梁體未架設完成，所以不能及時的聯接牢固，且 梁體在鐵路上方存放一段時間，為防止梁體在存放過程 中發生失穩狀況，需要在內側設置拉桿拉在蓋梁上的錨 固鋼筋上，且縱向?qū)㈨數装邃摻钆c鄰跨已架好的梁體鋼 筋連接，確保梁體的穩定。
6 結語
通過對橋梁邊梁 + 防撞墻一體化制架工法研究，解 決了預制箱梁邊梁 + 防撞墻一體化制架工法中存在的梁 體偏心、龍門吊和架橋機吊梁、梁體運輸、梁體架設等 問題，并通過實踐確保了施工安全，論證了工法的可行 性。該工法若在鐵路主跨架設，可減少垂停封鎖天窗 6 次，減少了把關人員數量及鐵路配合單位人員的工作量， 同時能降低了安全風險系數，降低運能損失，提高了經 濟效益，是綜合效益比較顯著的一種施工工法。
